Основы операционных систем. Практикум



Логическая структура файловой системы и типы файлов в UNIX


Мы не будем давать здесь определение файла, полагая, что интуитивное представление о файлах у вас имеется, а в лекции 11 (раздел "Введение") было введено понятие о файлах, как об именованных абстрактных объектах, обладающих определенными свойствами. При этом в пространстве имен файлов одному файлу могут соответствовать несколько имен.

В материалах семинаров 1-2 упрощенно говорилось о том, что файлы могут объединяться в директории, и что файлы и директории организованы в древовидную структуру. На нынешнем уровне знаний мы можем сформулировать это более аккуратно. В операционной системе UNIX существуют файлы нескольких типов, а именно:

  • обычные или регулярные файлы;
  • директории или каталоги;
  • файлы типа FIFO или именованные pip'ы;
  • специальные файлы устройств;
  • сокеты (sockets);
  • специальные файлы связи (link).

Что такое регулярные файлы и директории, вам должно быть хорошо известно из личного опыта и из лекций (лекция 11). О способах их отображения в дисковое пространство речь пойдет чуть позже. Файлы типа FIFO были представлены в семинаре 5, когда рассматривалась работа с именованными pip'ами (раздел "Понятие FIFO. Использование системного вызова mknod() для создания FIFO. Функция mkfifo()"). Файлы типа "связь" мы представим в этом семинаре, когда будем обсуждать операции над файлами (раздел "Операции над файлами и директориями") и соответствующие им системные вызовы (раздел "Системные вызовы и команды для выполнения операций над файлами и директориями"). О специальных файлах устройств будет рассказано в материалах семинаров 13–14, посвященных реализации в UNIX подсистемы ввода-вывода и передаче информации с помощью сигналов. Файлы типа "сокет" будут введены в семинарах 15–16, когда мы будем рассматривать вопросы сетевого программирования в UNIX.

Файлы всех перечисленных типов логически объединены в ациклический граф с однонаправленными ребрами, получающийся из дерева в результате сращивания нескольких терминальных узлов дерева или нескольких его нетерминальных узлов таким образом, чтобы полученный граф не содержал циклов.
В нетерминальных узлах такого ациклического графа (т.е. в узлах, из которых выходят ребра) могут располагаться только файлы типов "директория" и "связь". Причем из узла, в котором располагается файл типа "связь", может выходить только ровно одно ребро. В терминальных узлах этого ациклического графа (т.е. в узлах, из которых не выходит ребер) могут располагаться файлы любых типов (см. рис. 11–12.1), хотя присутствие в терминальном узле файла типа "связь" обычно говорит о некотором нарушении целостности файловой системы.

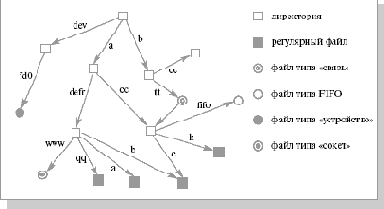

Рис. 11-12.1.  Пример графа файловой системы

В отличие от древовидной структуры набора файлов, где имена файлов связывались с узлами дерева, в таком ациклическом графе имя файла связывается не с узлом, соответствующим файлу, а с входящим в него ребром. Ребра, выходящие из узлов, соответствующих файлам типа "связь", являются неименованными. Надо отметить, что практически во всех существующих реализациях UNIX-подобных систем в узел графа, соответствующий файлу типа "директория", не может входить более одного именованного ребра, хотя стандарт на операционную систему UNIX и не запрещает этого. Правила построения имен ребер (файлов) рассматривались в семинарах 1-2. В качестве полного имени файла может использоваться любое имя, получающееся при прохождении по ребрам от корневого узла графа (т.е. узла, в который не входит ни одно ребро) до узла, соответствующего этому файлу, по любому пути с помощью следующего алгоритма:

  1. Если интересующему нас файлу соответствует корневой узел, то файл имеет имя "/".
  2. Берем первое именованное ребро в пути и записываем его имя, которому предваряем символ "/".
  3. Для каждого очередного именованного ребра в пути приписываем к уже получившейся строке справа символ "/" и имя соответствующего ребра.


Полное имя является уникальным для всей файловой системы и однозначно определяет соответствующий ему файл.



В нетерминальных узлах такого ациклического графа (т.е. в узлах, из которых выходят ребра) могут располагаться только файлы типов "директория" и "связь". Причем из узла, в котором располагается файл типа "связь", может выходить только ровно одно ребро. В терминальных узлах этого ациклического графа (т.е. в узлах, из которых не выходит ребер) могут располагаться файлы любых типов (см. рис. 11–12.1), хотя присутствие в терминальном узле файла типа "связь" обычно говорит о некотором нарушении целостности файловой системы.


Рис. 11-12.1.  Пример графа файловой системы

В отличие от древовидной структуры набора файлов, где имена файлов связывались с узлами дерева, в таком ациклическом графе имя файла связывается не с узлом, соответствующим файлу, а с входящим в него ребром. Ребра, выходящие из узлов, соответствующих файлам типа "связь", являются неименованными. Надо отметить, что практически во всех существующих реализациях UNIX-подобных систем в узел графа, соответствующий файлу типа "директория", не может входить более одного именованного ребра, хотя стандарт на операционную систему UNIX и не запрещает этого. Правила построения имен ребер (файлов) рассматривались в семинарах 1-2. В качестве полного имени файла может использоваться любое имя, получающееся при прохождении по ребрам от корневого узла графа (т.е. узла, в который не входит ни одно ребро) до узла, соответствующего этому файлу, по любому пути с помощью следующего алгоритма:

  1. Если интересующему нас файлу соответствует корневой узел, то файл имеет имя "/".
  2. Берем первое именованное ребро в пути и записываем его имя, которому предваряем символ "/".
  3. Для каждого очередного именованного ребра в пути приписываем к уже получившейся строке справа символ "/" и имя соответствующего ребра.


Полное имя является уникальным для всей файловой системы и однозначно определяет соответствующий ему файл.
